Пассивный лазер с модуляцией добротности против. Активный лазер с модуляцией добротности

Введение

Лазеры с модуляцией добротности жизненно важны для генерации высокоэнергетических коротких импульсов во многих отраслях промышленности. Но выбор между пассивными и активными лазерами с модуляцией добротности может оказаться сложной задачей. Каждый тип по-разному влияет на производительность, стоимость и пригодность. В этой статье мы рассмотрим ключевые различия, преимущества и идеальные области применения обоих типов, помогая вам выбрать правильный лазер с модуляцией добротности для ваших нужд.

Понимание лазеров с модуляцией добротности

Что такое Q-переключение?

Модификация добротности — это метод, используемый в лазерах для генерации импульсов высокой энергии путем временного увеличения потерь в резонаторе, что предотвращает возникновение генерации. В этот период в усиливающей среде лазера накапливается энергия. Как только потери уменьшаются, накопленная энергия быстро высвобождается в виде мощного импульса. Результатом этого процесса является короткая вспышка света высокой интенсивности.

Переключение добротности может быть достигнуто двумя основными методами: активным и пассивным. Оба метода контролируют высвобождение запасенной энергии, но различаются тем, как они регулируют потери в резонаторе и управляют характеристиками импульса.

Как работает добротность?

Как при пассивной, так и при активной модуляции добротности энергия изначально сохраняется в усиливающей среде лазера. Эта энергия накапливается, пока не достигнет порога. В этот момент активируется добротность — либо за счет внешней модуляции при активной добротности, либо за счет насыщающегося поглощения при пассивной добротности. Лазеру разрешено высвобождать свою энергию всплеском, в результате чего образуется высокоэнергетический импульс короткой продолжительности.

Ключевое различие между этими двумя методами заключается в том, как и когда высвобождается энергия. Активная добротность обеспечивает точный контроль времени импульса, тогда как пассивная добротность обычно приводит к более автоматическому и менее контролируемому высвобождению энергии.

Ключевые различия между пассивными и активными лазерами с модуляцией добротности

Обзор технологии активной модуляции добротности

Активная модуляция добротности опирается на внешние механизмы, такие как акустооптические или электрооптические модуляторы. Эти устройства быстро регулируют потери в резонаторе лазера, чтобы контролировать время импульса. При активации модулятора потери в резонаторе велики, что препятствует генерации генерации. После выключения модулятора потери в резонаторе уменьшаются, позволяя лазеру высвободить накопленную энергию в виде импульса высокой интенсивности.

Этот метод позволяет точно контролировать время импульса, что делает его пригодным для применений, требующих высокой синхронизации, таких как спектроскопия лазерного пробоя (LIBS) или прецизионная лазерная обработка.

Обзор технологии пассивной модуляции добротности

При пассивной модуляции добротности выделение энергии контролируется насыщаемыми поглотителями — материалами, которые поглощают фотоны до тех пор, пока их энергетические уровни не насытятся. Как только поглотитель становится прозрачным, запасенная энергия в усиливающей среде лазера высвобождается в виде импульса. Этот метод не требует внешней электроники или сложных систем управления, что делает пассивную модуляцию добротности более простой и экономичной.

Пассивная добротность часто используется в приложениях, где компактность и простота более важны, чем точное управление импульсами.

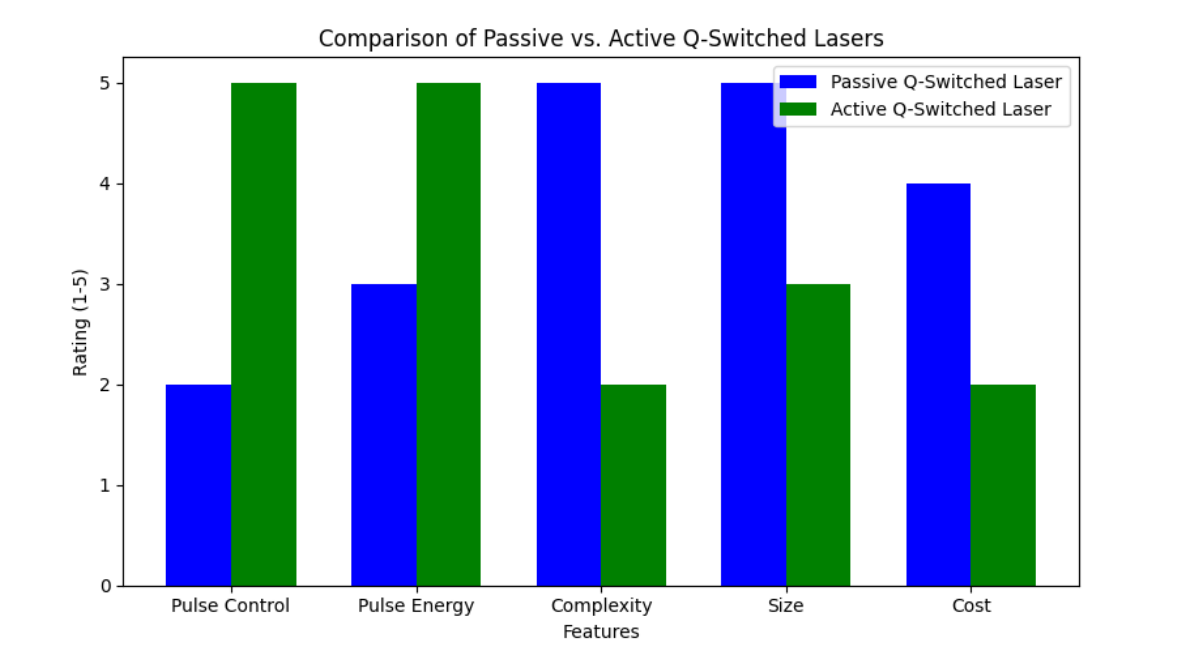

Особенность	Пассивный лазер с модуляцией добротности	Активный лазер с модуляцией добротности
Импульсное управление	Ограниченный контроль	Точный контроль
Импульсная энергия	Низкая энергия	Высшая энергия
Сложность	Простой, без внешней электроники	Требуется внешняя электроника
Размер	Компактный	Больше
Расходы	Более экономически эффективный	Дороже
Приложения	Портативные устройства, простые задачи	Высокоточные задачи, промышленное применение

Сравнение импульсного управления и энергии

Энергия и время импульса в активных лазерах с модуляцией добротности

Лазеры с активной модуляцией добротности обеспечивают более высокую энергию импульса благодаря точному контролю над временем импульса и способности полностью инвертировать заселенность усиливающей среды перед высвобождением энергии. В результате получаются мощные импульсы, которые необходимы для таких приложений, как обработка материалов, медицинское лечение и высокоточная спектроскопия.

Активная модуляция добротности также дает возможность контролировать длительность импульса и частоту повторения, что делает ее идеальной для приложений, требующих синхронизации с внешними устройствами или системами.

Энергия и время импульса в пассивных лазерах с модуляцией добротности

Пассивная модуляция добротности обычно приводит к более низкой энергии импульса по сравнению с активной модуляцией добротности. Это связано с тем, что энергия высвобождается, как только поглотитель становится прозрачным, даже если инверсия населенностей не завершена полностью. Хотя некоторые пассивные системы модуляции добротности могут достигать импульсов уровня миллиджоулей, выделение энергии менее контролируется.

Однако пассивная модуляция добротности обеспечивает простоту и подходит для приложений, где точная энергия и время импульса не так важны. Эти системы часто используются в компактных и недорогих устройствах.

Возможности синхронизации и запуска

Активная модуляция добротности отлично подходит для приложений, требующих синхронизации и точного времени. Например, при интеграции лазерной системы с внешними устройствами, такими как спектрометры или сканирующие механизмы, активная модуляция добротности гарантирует, что импульсы подаются точно в нужный момент.

Напротив, пассивная модуляция добротности не имеет возможности синхронизировать импульсы с внешними системами. Время импульса определяется тем, когда насыщаемый поглотитель становится прозрачным, что может привести к изменчивости или джиттеру от импульса к импульсу.

Соображения о стоимости и размере

Экономическая эффективность пассивных лазеров с модуляцией добротности

Одним из наиболее значительных преимуществ пассивных лазеров с модуляцией добротности является их экономическая эффективность. Эти лазеры требуют меньше компонентов и не полагаются на внешнюю электронику для управления импульсами, что снижает как общую сложность, так и стоимость. В результате пассивная модуляция добротности идеально подходит для приложений, где важны бюджетные ограничения, таких как портативные лазерные системы или лазерные системы начального уровня.

Стоимость и размеры активных лазеров с модуляцией добротности

Системы с активной модуляцией добротности обычно дороже пассивных систем. Это связано с необходимостью дополнительных компонентов, таких как акустооптические или электрооптические модуляторы, а также необходимой приводной электроники и источников питания. Кроме того, активные Q-переключатели имеют тенденцию быть больше, что делает их менее подходящими для приложений со строгими ограничениями по пространству.

Однако более высокая стоимость активной модуляции добротности дает преимущество большей точности и гибкости, что имеет решающее значение для высокопроизводительных приложений.

Идеальное применение пассивных и активных лазеров с модуляцией добротности

Применение активных лазеров с модуляцией добротности

Лазеры с активной модуляцией добротности лучше всего подходят для высокоэнергетических применений, требующих точности и синхронизации. Их способность контролировать время и энергию импульсов делает их идеальными для следующих применений:

● Спектроскопия лазерно-индуцированного пробоя (LIBS): этот метод требует точной синхронизации импульса для достижения точного анализа материала, часто в приложениях в реальном времени. Активная модуляция добротности гарантирует, что каждый импульс подается именно тогда, когда это необходимо для достижения оптимальных результатов.

● Кинематическая лазерная обработка. В таких процессах, как лазерная резка или гравировка, синхронизация имеет ключевое значение. Активная модуляция добротности позволяет точно контролировать интервалы импульсов, обеспечивая стабильное качество и точность при обработке различных материалов.

● Медицинские процедуры. Медицинские применения, такие как удаление татуировок, шлифовка кожи и хирургия глаз, зависят от контролируемых импульсов для обеспечения безопасности и эффективности. Активная модуляция добротности позволяет лазерам подавать импульсы через точные интервалы, что имеет решающее значение для безопасности пациентов и успешных результатов лечения.

Активная модуляция добротности обеспечивает подачу импульсов через определенные интервалы, что делает ее незаменимой для задач, требующих точной синхронизации и высокой точности.

Применение пассивных лазеров с модуляцией добротности

Лазеры с пассивной модуляцией добротности — отличный выбор для приложений, в которых простота, компактность и экономичность важнее точного управления. Эти лазеры обычно используются в:

● Портативные и портативные лазеры. В таких отраслях, как стоматологические или дерматологические процедуры, пассивная модуляция добротности предлагает более доступное и компактное решение для портативных устройств. Эти лазеры просты в использовании и мобильны, что делает их идеальными для практиков в этой области.

● Лазеры для микрочипов. Эти лазеры часто используются в компактных системах, где пространство ограничено, а стоимость является решающим фактором. Пассивная модуляция добротности предлагает простое и надежное решение для этих приложений, обеспечивая эффективную работу небольших интегрированных устройств.

● Абляция базового материала. Для более простых задач, таких как удаление или маркировка основного материала, пассивные лазеры с модуляцией добротности предлагают эффективное и простое решение. Хотя они, возможно, и не обеспечивают тот же уровень импульсного управления, что и активные системы, они хорошо подходят для приложений, где высокая точность не требуется.

Пассивная модуляция добротности особенно полезна, когда требуется простое, надежное и экономичное решение без сложностей точного управления импульсами.

Тип приложения	Пассивный лазер с модуляцией добротности	Активный лазер с модуляцией добротности
Обработка материалов	Абляция базового материала	Лазерная обработка, резка
Медицинские процедуры	Стоматологические процедуры, уход за кожей	Удаление татуировок, хирургия глаз, шлифовка кожи
Портативность	Портативные лазеры на микрочипах	Обычно более крупный и менее портативный
Точность	Менее точный	Высокая точность, синхронизированные задачи

Заключение

Выбор между пассивными и активными лазерами с модуляцией добротности зависит от потребностей вашего приложения. Активная модуляция добротности обеспечивает точную синхронизацию импульсов и более высокую энергию, что идеально подходит для высокоточных задач. Однако он имеет более высокую стоимость и больший размер. С другой стороны, пассивная модуляция добротности представляет собой компактное и экономичное решение для приложений, не требующих строгого контроля импульсов. Для высокой энергии и точности идеально подходит активный лазер с модуляцией добротности. Для недорогих и компактных установок пассивная модуляция добротности является надежным вариантом. Компания Shanghai Apolo Medical Technology предлагает передовые лазерные системы, отвечающие различным потребностям, предлагая экономичные решения без ущерба для производительности.

Часто задаваемые вопросы

Вопрос: В чем разница между пассивным и активным лазером с модуляцией добротности?

Ответ: Лазер с модуляцией добротности использует пассивные или активные методы для генерации импульсов высокой энергии. Активная модуляция добротности использует внешние устройства для точного управления импульсом, тогда как пассивная модуляция добротности опирается на насыщающиеся поглотители, что обеспечивает более простое и экономичное решение.

Вопрос: Как работает пассивный лазер с модуляцией добротности?

Ответ: В пассивном лазере с модуляцией добротности используются материалы, которые поглощают фотоны до насыщения. После насыщения поглотитель становится прозрачным, позволяя накопленной энергии высвобождаться в виде импульса.

Вопрос: Какие лазеры с модуляцией добротности более экономичны: пассивные или активные?

Ответ: Лазеры с пассивной модуляцией добротности, как правило, более экономичны из-за их более простой конструкции и отсутствия внешней электроники. Они идеально подходят для бюджетных приложений.

Вопрос: Когда следует использовать активный лазер с модуляцией добротности?

Ответ: Активный лазер с модуляцией добротности идеален, когда требуется точная синхронизация импульса и более высокая энергия, например, в высокоточных приложениях, таких как лазерная обработка или медицинское лечение.

Вопрос: Можно ли использовать пассивные лазеры с модуляцией добротности для высокоэнергетических приложений?

Ответ: Хотя пассивные лазеры с модуляцией добротности могут генерировать импульсы высокой энергии, они обычно менее мощные, чем активные системы. Они подходят для применений, где приоритетом являются простота и компактный размер.

Вопрос: Каковы основные преимущества активных лазеров с модуляцией добротности?

Ответ: Лазеры с активной модуляцией добротности обеспечивают больший контроль над временем импульса, более высокую энергию импульса и возможности синхронизации, что делает их идеальными для задач, требующих высокой точности и стабильности.
